Gasflaschenbündel: Mieten oder kaufen

In vielen Bereichen der Industrie sind technische Gase unverzichtbar. Der Einsatz von Flaschen ist bei höheren Verbräuchen jedoch mit einem erheblichen Aufwand verbunden. Dieser entsteht durch das regelmäßig nötige Wechseln und bindet wertvolle Ressourcen. Hinzu kommt das Sicherheitsrisiko, das durch das Umhertragen und -fahren schwerer Gasflaschen entsteht. Gasflaschenbündel für Argon, Stickstoff, Sauerstoff, Wasserstoff, Kohlendioxid, Helium oder Druckluft sorgen hier für Abhilfe. Denn dabei handelt es sich um stabile Gestelle mit mehreren untereinander verrohrten 50-Liter-Gasflaschen für technische Gase, deren Inhalt über einen zentralen Anschluss entnommen wird.

Die Gasflaschenbündel lassen sich einfach lagern, unkompliziert sowie lange nutzen und sicher mit Stapler oder Kran transportieren. Ist der Verbrauch höher, schließen Fachhandwerker mehrere Gasflaschenbündel zu sogenannten Bündelbatterieanlagen zusammen.

In 2 Minuten zum kostenlosen Angebot

Wir erklären, wie ein Flaschenbündel (auch Gasflaschenpalette) aufgebaut ist, wann es zum Einsatz kommt und welche Vorteile die Einheiten bieten. Informieren Sie sich außerdem über Anschlüsse, Druckminderer und Vorgaben für Lagerung sowie Transport.

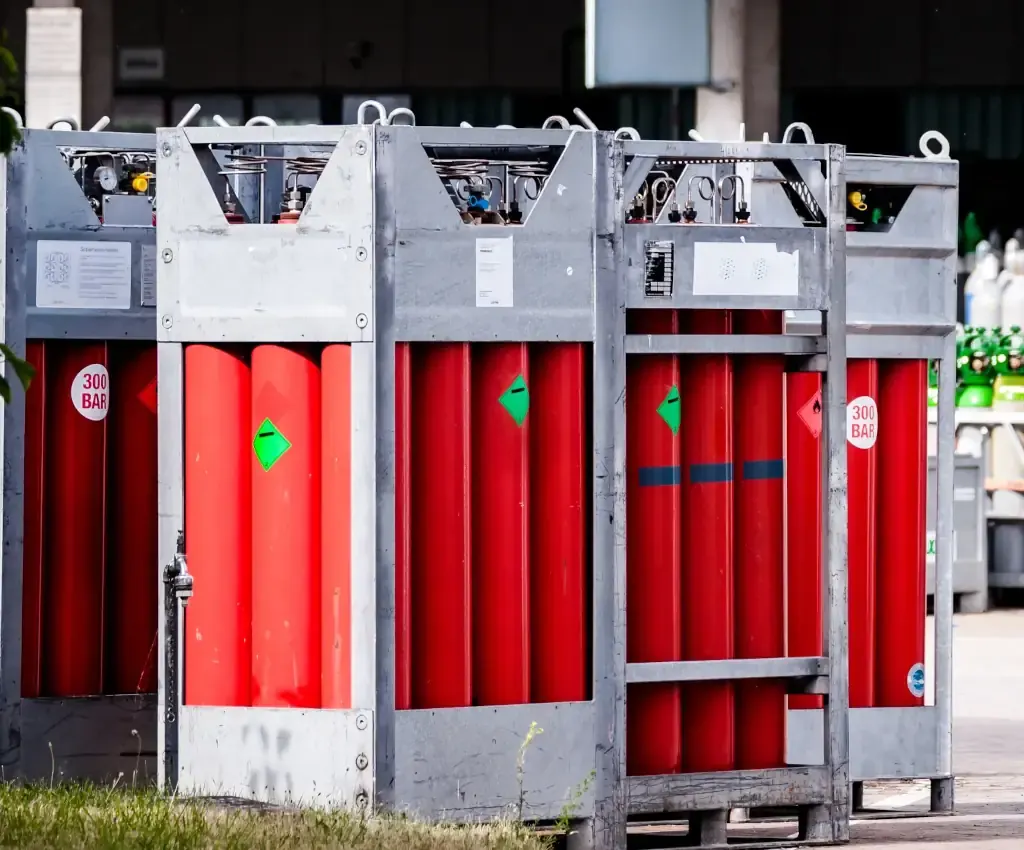

Untereinander verrohrte Gasflaschen für technische Gase

Bei Gasflaschenbündeln (auch Gasflaschenpaletten, Flaschenbündeln oder Flaschenbatterien) handelt es sich um stabile Konstruktionen aus Stahl mit mehreren Gasflaschen. Üblich sind zwölf Gasbehälter für technische Gase mit jeweils 50 Liter Inhalt. Diese Gasflaschen speisen wiederum ein gemeinsames Rohrleitungsnetz, sodass sich ihr Inhalt zentral entnehmen lassen.

Nutzer sparen sich auf diese Weise den häufigen Gasflaschentausch. Sie benötigen weniger Zeit und profitieren von einer höheren Sicherheit der Anlage. Letzteres lässt sich vor allem auch damit begründen, dass Gasflaschenbündel stabil und kippsicher stehen.

Sie sind vergleichsweise einfach zu verwenden und reduzieren den manuellen Aufwand auf ein Minimum.

Definition nach ISO 10961: Wann ein Gebinde als Bündel gilt

Was genau ein Gasflaschenbündel ist, legt die Norm ISO 10961 fest. Danach ist ein Bündel eine ortsveränderliche Einheit aus einem Rahmen und mindestens zwei Gasflaschen, die über ein Sammelrohr verbunden sind und gemeinsam gefüllt, befördert und entleert werden – ohne dass die Einheit dafür zerlegt wird. Aus dieser Definition ergeben sich zwei feste Grenzen:

• Jede einzelne Flasche darf höchstens 150 Liter Wasservolumen haben.
• Das gesamte Wasservolumen eines Bündels liegt bei höchstens 3.000 Litern – bei giftigen Gasen bei 1.000 Litern.

Innerhalb dieser Grenzen sind auch ungewöhnliche Zusammenstellungen möglich, etwa 60 Flaschen à 50 Liter oder 20 Flaschen à 150 Liter. Verbreitet sind sie nicht: Der Markt hat sich auf 12 × 50 und 16 × 50 Liter eingependelt. Oberhalb von 3.000 Litern endet der Begriff Bündel – dann handelt es sich um einen MEGC oder Gascontainer.

Umgangssprachlich werden Gasflaschenbündel und Gasflaschenpaletten häufig gleichgesetzt. Technisch bezeichnet die Palette jedoch ein reines Transportgestell: Es hält einzelne Flaschen für Lagerung und Transport zusammen, gefüllt und entnommen wird aber jede Flasche für sich. Das Bündel dagegen wird als eine Einheit gefüllt und entleert und nur zur wiederkehrenden Prüfung zerlegt.

Je nach Region und Branche begegnen Ihnen weitere Bezeichnungen für dieselbe Sache: Gasbatterie, Flaschenbatterie, Gaspack oder – im englischen Sprachraum – gas quad.

6 bis 18 Gasflaschen mit 200 oder 300 bar über einen Anschluss entleeren

Die Entnahme der Gasflaschenbündel für Argon, Stickstoff, Sauerstoff, Wasserstoff, Kohlendioxid, Helium oder Druckluft erfolgt zentral über einen gemeinsamen Anschluss. Dieser ist über ein Rohrnetz mit allen Flaschen verbunden und erlaubt es, die Bündel längere Zeit ohne manuelles Zutun zu nutzen. Der Fülldruck beträgt dabei entweder 200 oder 300 bar, wodurch sich mindestens 600 Liter (Füllmenge bei 12 Flaschen) oder 120 m³ (nutzbare Gasmenge bei 12 Gasflaschen) Gas bevorraten lassen. Ist das zu viel oder zu wenig, bieten viele Hersteller Sonderlösungen an. So gibt es Gasflaschenbündel auch mit 6, 8, 9, 16 oder 18 Flaschen. Da die Kosten dafür in der Regel höher ausfallen, lohnt es sich aus wirtschaftlicher Sicht in aller Regel, Standardlösungen zu verwenden, sofern das möglich ist.

Einsatz in Anlagen und Betrieben mit mittleren und höheren Verbräuchen

Ob Betriebe Gasflaschenbündel mieten oder kaufen sollten, hängt vor allem vom Bedarf ab. In aller Regel lohnt sich der Einsatz für Anwender mit mittleren bis höheren Verbräuchen. Dazu gehören lokale Gasanbieter genauso, wie große Handwerksbetriebe, Gewerbe- und Industrieanlagen. Die untere Grenze liegt bei etwa 100 m³ Gas pro Woche. Wer weniger benötigt, ist mit dem Bezug von Flaschen gut beraten. Übersteigt der wöchentliche Gasverbrauch einen Wert von 200 m³, sind hingegen Industriegasanlagen mit lokalen Tanks zu empfehlen.

Verwendung als Lagerbehälter oder Puffertank für Gase und Luft

In der Praxis eignen sich Gasflaschenbündel für unterschiedliche Anwendungsfälle. Am gebräuchlichsten ist der Einsatz als Lagertank für technische Gase. So zum Beispiel in Gewerbe- oder Industrieanlagen, wo die Batterien verschiedene Prozesse mit technischen Gasen versorgen.

Interessant sind Gasflaschenbündel aber auch als Puffertanks. In dieser Funktion nehmen sie bei Prozessen entstehende Gase auf, um diese zwischenzuspeichern oder zeitversetzt abholen zu lassen. Ein Beispiel findet sich im Bereich der Energieversorgung. Hier bevorraten die Anlagen Wasserstoff, den ein Elektrolyseur zuvor mit regenerativ erzeugtem Strom aus Wasser gewonnen hat. Je nach Bedarf lässt sich das Wasserstoffgas dann verkaufen oder mit einer Brennstoffzelle selbst verbrauchen, um Strom und Wärme zu produzieren. Ein weiteres Beispiel bietet das Bevorraten von Druckluft aus einem Kompressor. Gasflaschenbündel helfen, diesen zu entlasten und eine gleichmäßige Druckluftversorgung sicherzustellen.

Über die klassische Versorgung und Pufferung hinaus stehen Flaschenbündel überall dort, wo eine größere Gasmenge an einem festen Punkt bereitliegen muss:

• Hochdruckpuffer hinter Verdichtern sowie hinter PSA- und Membrangeneratoren, damit die Erzeugung gleichmäßig laufen kann und Verbrauchsspitzen nicht durchschlagen.
• Forschung und Lehre: Hochschulen und Institute halten Versuchsgase im Bündel vor, weil ein Flaschenwechsel mitten im Versuch die Messreihe unterbrechen würde.
• Atemluftreserve: Chemieanlagen und Werkfeuerwehren bevorraten Druckluft für umluftunabhängige Atemschutzgeräte fest installiert im Bündel.
• Industrietauchen: Taucherbetriebe arbeiten mit Bündeln, deren Sammelrohr in mehrere Sektionen unterteilt ist, sodass mehrere Taucher gleichzeitig versorgt werden.
• Luft- und Raumfahrt: Helium in größeren Mengen zum Spülen und Druckbeaufschlagen von Treibstoffsystemen.
• Gaselogistik: Abfüllbetriebe bewegen Gas im Bündel zwischen Werk und Kunde, statt hunderte Einzelflaschen einzeln zu verladen.

Jetzt Gasflaschenbündel Angebote erhalten

Gasflaschenbündel: Füllungen und ihre Einsatzbereiche

Ganz gleich, in welchem Bereich die Einheiten zum Einsatz kommen: Gasflaschenbündel zum Mieten oder Kaufen nehmen verschiedenste Gase auf. Darunter zum Beispiel Sauerstoff (auch medizinischen Sauerstoff), Argon, Stickstoff sowie andere Einzel- und Mischgase. Die folgende Übersicht zeigt typische Eigenschaften und Einsatzbereiche der Flaschenbatterien.

Argonbündel für Argon der Reinheitsklassen 4.6, 4.8, 5.0 oder 6.0

Argon (Ar) gehört zur Gruppe der inerten Gase. Es ist farblos, nicht brennbar und reaktionsträge. Zum Einsatz kommt es daher als Schutzgas oder bei Schweißvorgängen. Die folgende Tabelle informiert über Reinheitsklassen und Einsatzbereiche der Argon Gasflaschenbündel.

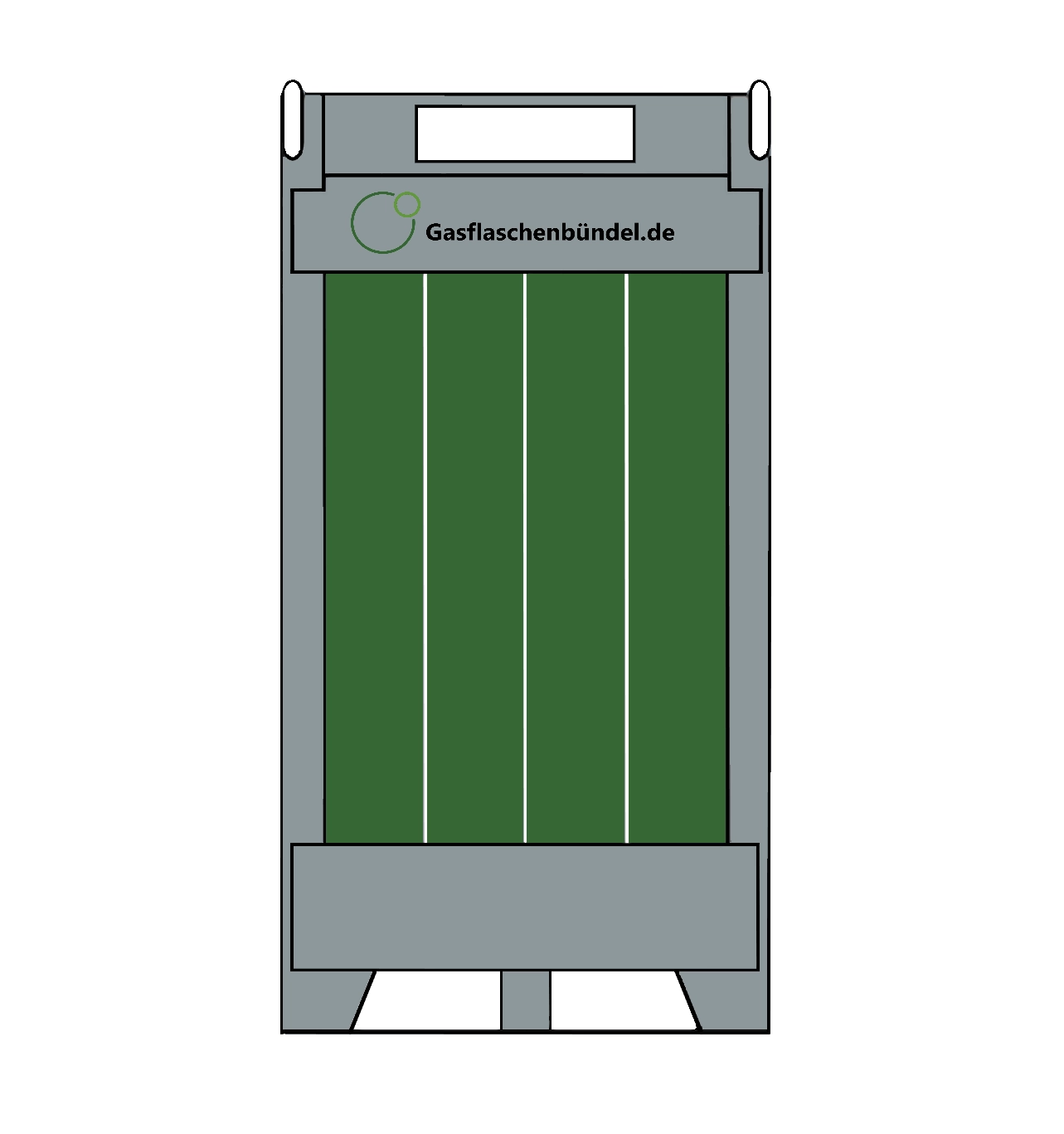

Gasflaschenbündel für Argon erkennen Sie am umlaufenden, dunkelgrünen Streifen. Die Flaschen selbst sind in der Regel grau und nach DIN 1089-3 mit einer dunkelgrünen Schulter versehen. Hilfreich ist zudem der Gefahrstoffaufkleber. Argon ist ebenfalls in weiteren Ausführungen, wie z. B. in einzelnen Argon-Gasflaschen (10, 20 oder 50 Liter) oder als Argontank erhältlich.

Stickstoffbündel für Stickstoff der Reinheitsklassen 2.8, 5.0, 5.5, 6.0

Stickstoff (N) ist ein farb-, geruch- und geschmackloses Gas, das sich in verschiedenen Reinheitsgraden aus der Luft gewinnen lässt. Es ist reaktionsträge und kommt daher als Schutzgas bei der Metallverarbeitung, in der Lebensmitteltechnik oder sogar in der Medizin zum Einsatz, wie die folgende Tabelle zeigt.

Gasflaschenbündel für Stickstoff erkennen Sie am umlaufenden schwarzen Streifen. Die Flaschen selbst sind nach DIN 1089-3 mit einer schwarzen Schulter versehen. Informationen über Inhalte und Zusammensetzung enthält der Gefahrstoff-Aufkleber. Stickstoff ist ebenfalls in weiteren Ausführungen, wie z. B. in einzelnen Stickstoff-Gasflaschen (5, 10, 20 oder 50 Liter)oder als Stickstofftank erhältlich.

Sauerstoffbündel für Sauerstoff der Reinheitsklassen 2.5, 3.5, 4.5, 5.0, 6.0 und medizinischen Sauerstoff

Sauerstoff (O2) ist ein wichtiges Atemgas und als solches in der Luft vorhanden. Es lässt sich aus dieser gewinnen und unter hohem Druck in Gasflaschen und Flaschenbündeln bevorraten. Hier ist das Gas farb- und geruchlos. Es gilt als reaktiv und fördert Brände. Die folgende Tabelle informiert über Reinheitsgrade und Einsatzbereiche.

Gasflaschenbündel für Sauerstoff erkennen Sie an der Kennzeichnung nach DIN 1089-3. Während technischer Sauerstoff in grauen Flaschen mit weißen Schultern lagert, bevorraten komplett weiße Gasflaschen im Flaschenbündelmedizinischen Sauerstoff. Detaillierte Angaben zum Inhalt enthält außerdem der Gefahrstoffaufkleber. Sauerstoff ist ebenfalls in weiteren Ausführungen, wie z. B. in einzelnen Sauerstoff-Gasflaschen (10, 20 oder 50 Liter)oder als Sauerstofftank erhältlich.

Wasserstoffbündel für Wasserstoff der Reinheitsklassen 3.0, 4.5, 5.0, 6.0

Wasserstoff (H2) ist sehr leicht und hochentzündlich: Das sind zwei seiner wichtigsten Eigenschaften. Das energiereiche Gas, das heute in unterschiedlichsten Bereichen zum Einsatz kommt, ist damit reaktiv, farb- sowie geruchlos. Es lässt sich zum Beispiel mit einem Elektrolyseur gewinnen und in unterschiedlichen Reinheitsgraden unter Druck bevorraten. Die folgende Tabelle zeigt übliche Qualitätsklassen und ihre Einsatzbereiche.

Handelt es sich um Wasserstoffbündel oder Gasflaschen für Wasserstoff, erkennen Sie das an der roten Flaschenschulter, der komplett roten Flasche oder am umlaufenden roten Streifen am Gasflaschenbündel. Neben der Kennzeichnung nach DIN 1089-3 enthält auch der Gefahrstoff-Aufkleber wichtige Informationen. Wasserstoff ist ebenfalls in weiteren Ausführungen, wie z. B. in einzelnen Sauerstoff-Gasflaschen (10 Liter)oder als Wasserstofftank erhältlich.

Kohlendioxidbündel für Kohlenstoffdioxid der Reinheitsklassen 2.5, 3.0, 4.5 und Lebensmittel-Kohlendioxid

Kohlenstoffdioxid (CO2) ist ein farbloses und meist geruchloses Gas (scharf bzw. sauer bei hohen Konzentrationen). Es ist nicht brennbar, wasserlöslich und zu geringen Teilen in der Luft vorhanden. Durch seine speziellen Eigenschaften kommt Kohlendioxid aus Flaschen oder Gasflaschenbündeln heute in der Technik wie auch in der Lebensmittelindustrie zum Einsatz.

Gasflaschenbündel für Kohlendioxid bzw. Kohlenstoffdioxid erkennen Sie an Gasflaschen mit grauem Mantel und grauer Schulter (DIN EN 1089-3). Hilfreich ist zudem der Gefahrstoffaufkleber. Kohlenstoffdioxid ist ebenfalls in weiteren Ausführungen, wie z. B. in einzelnen Kohlenstoffdioxid-Gasflaschen (10 Liter)oder als Kohlenstoffdioxidstofftank erhältlich.

Heliumbündel für Helium der Reinheitsklassen 4.6, 5.0 und 6.0

Helium (He) ist eines der bekanntesten technischen Gase, denn es kommt auch im Werbe- und Freizeitbereich häufig zum Einsatz. Während es dort mit geringer Reinheit Ballons und Werbemittel fliegen lässt, ist reines Helium in der Technik gefragt. Die folgende Tabelle zeigt gebräuchliche Qualitätsklassen und Anwendungsfälle des farb-, geruch- und geschmacklosen Edelgases.

Heliumbündel und Gasflaschen für Helium erkennen Sie an der braunen Flaschenschulter, der komplett braunen Flasche oder am umlaufenden braunen Streifen am Gasflaschenbündel. Neben der Kennzeichnung nach DIN 1089-3 enthält auch der Gefahrstoff-Aufkleber wichtige Informationen. Helium ist ebenfalls in einzelnen Helium-Gasflaschen (5, 10 oder 20 Liter) erhältlich. Alles Weitere – Füllmengen, Anschlüsse, Lecksuche und Preise – finden Sie auf der Seite Helium Bündel.

Acetylenbündel für gelöstes Acetylen in Schweißtechnik und Analytik

Acetylen (C₂H₂) ist das heißeste der gängigen Brenngase: Mit Sauerstoff erreicht die Flamme rund 3.160 °C. Anders als alle übrigen Gase auf dieser Seite steht Acetylen nicht unter 200 oder 300 bar. Es zersetzt sich oberhalb von etwa 1,5 bar auch ohne Sauerstoff und wird deshalb bei höchstens 19 bar in einem Lösemittel gelöst, das eine poröse Masse in der Flasche aufnimmt. Die Füllmenge wird in Kilogramm angegeben, und für die Auslegung zählt eine Größe, die es bei keinem anderen Gas gibt: die zulässige Entnahmemenge je Stunde.

Acetylenbündel erkennen Sie an der kastanienbraunen Flaschenschulter (RAL 3009) nach DIN EN 1089-3, am Bündel am umlaufenden kastanienbraunen Streifen; ältere Flaschen tragen noch die frühere deutsche Kennzeichnung in Gelb. Weil das Gas gelöst vorliegt, gelten für Entnahme, Aufstellung und Werkstoffe eigene Regeln – zusammengefasst auf der Seite Acetylen Bündel.

Druckluftbündel für technische und medizinische Anwendungen

Bei Druckluft handelt es sich um verdichtete Umgebungsluft, die in verschiedenen Bereichen zum Einsatz kommt. So zum Beispiel in technischen Anlagen oder medizinischen Einrichtungen. Druckluftbündel bevorraten ausreichend Luft für eine langanhaltende Nutzung – etwa bei der Versorgung von Atemschutzgeräten. Anders als bei Gasflaschenbündeln für technische Gase sind dabei in der Regel keine Angaben zur Reinheit nötig, da es sich um komprimierte Luft aus der Umgebung handelt.

Gasflaschenbündel bieten zahlreiche Vorteile gegenüber Flaschen

Wer sich für den Kauf oder die Miete von Gasflaschenbündeln (leer oder gefüllt) entscheidet, profitiert von zahlreichen Vorteilen. So ermöglichen die praktischen Gebinde eine unterbrechungsfreie Gasversorgung. Die Kosten der Logistik sinken und das Unfallrisiko fällt wesentlich geringer aus. Welche Vorteile der Einsatz von Flaschenbündeln und Batteriebündelanlagen außerdem bringt, zeigt die folgende Übersicht:

• größerer Gasvorrat ermöglicht langanhaltende Versorgung ohne Unterbrechung
• Bündel vereinfachen die Arbeit, da das Wuchten schwerer Gasflaschen entfällt
• Unfallrisiko sinkt stark durch stabilen Stand und geringeren manuellen Aufwand
• Betriebskosten sinken durch einfachere Belieferung, größere Abnahme und geringeren Personalaufwand in der eigenen Anlage

Ein weiterer Vorteil ergibt sich speziell für Kunden, die Gasflaschenbündel mieten. Denn diese bekommen die Gebinde stets vollgefüllt geliefert. Sie müssen keine Befüllzeiten abwarten und können sich dank Fernüberwachung und automatischer Bestellung komplett auf ihren Gasversorger verlassen.

Bündel oder Flüssiggastank: Wann ein Kryotank nicht passt

Ab einem bestimmten Verbrauch stellt sich die Frage nach einem ortsfesten Flüssiggastank. Bei hohem und vor allem gleichmäßigem Bedarf ist er die günstigste Bezugsform – er rechnet sich aber nicht in jedem Betrieb. Vier Gründe geben in der Praxis regelmäßig den Ausschlag für das Bündel:

• Zu geringe Abnahme: Ein Kryotank beginnt bei rund 3 m³ Fassungsvermögen. Als Faustregel sollten Sie diese Menge in zwei bis vier Wochen verbrauchen können.
• Abdampfverluste: Trotz sehr guter Isolierung erwärmt sich der Inhalt langsam. Wird nicht kontinuierlich entnommen, steigt der Druck, bis das Sicherheitsventil abbläst – das entwichene Gas haben Sie bezahlt.
• Miete und Bindung: Der Tank gehört in der Regel dem Gaselieferanten und ist an eine längere Vertragslaufzeit mit laufender Miete geknüpft.
• Aufstellort: Ein Kryotank verlangt eine geeignete, meist gewerblich oder industriell genutzte Fläche mit Zufahrt für den Tankwagen.

Auch ein zeitlich begrenzter Bedarf spricht für das Bündel – etwa ein Projekt über einige Monate. Bündel lassen sich mieten, wieder abholen und hinterlassen keine Anlage auf dem Gelände.

Jetzt Gasflaschenbündel Angebote erhalten

Im Detail: Größe, Druckhöhe und Anschlüsse an Gasflaschenbündeln

Wie einleitend beschrieben, beinhalten Standard-Flaschenbündel in der Regel zwölf 50-Liter-Gasflaschen. Je nach Einsatzzweck sind diese leer oder mit technischen Gasen gefüllt. Sie stehen in einem stabilen Stahlrahmen und sind untereinander verrohrt. Abhängig vom Fülldruck führen die verbindenden Leitungen dabei zu einem oder zwei Anschlüssen. Während 200 bar Gasflaschenbündel in aller Regel einen Anschluss haben, sind 300 bar Gasflaschenbündel teilweise mit zwei Anschlüssen zur Entnahme ausgestattet – einen für 300 bar und einen für 200 bzw. 100 bar.

Die Stahlrahmen selbst erfüllen die hohen Anforderungen der TRG 370, die neben Standsicherheit unter anderem auch eine hohe Formstabilität voraussetzt. Sie werden nach Richtlinien EN 13769:2003 und A1:2005 sowie 2010/35/EU hergestellt und bevorraten Gasflaschen mit einer Baumusterzulassung nach Anlage A des ADR – Abschnitts 6.2.1.4. Für den sicheren Transport sind Gasflaschenbündel außerdem mit Kranösen und Staplerlaschen versehen. Die verbauten Ventile entsprechen Teil 2 der DIN 477.

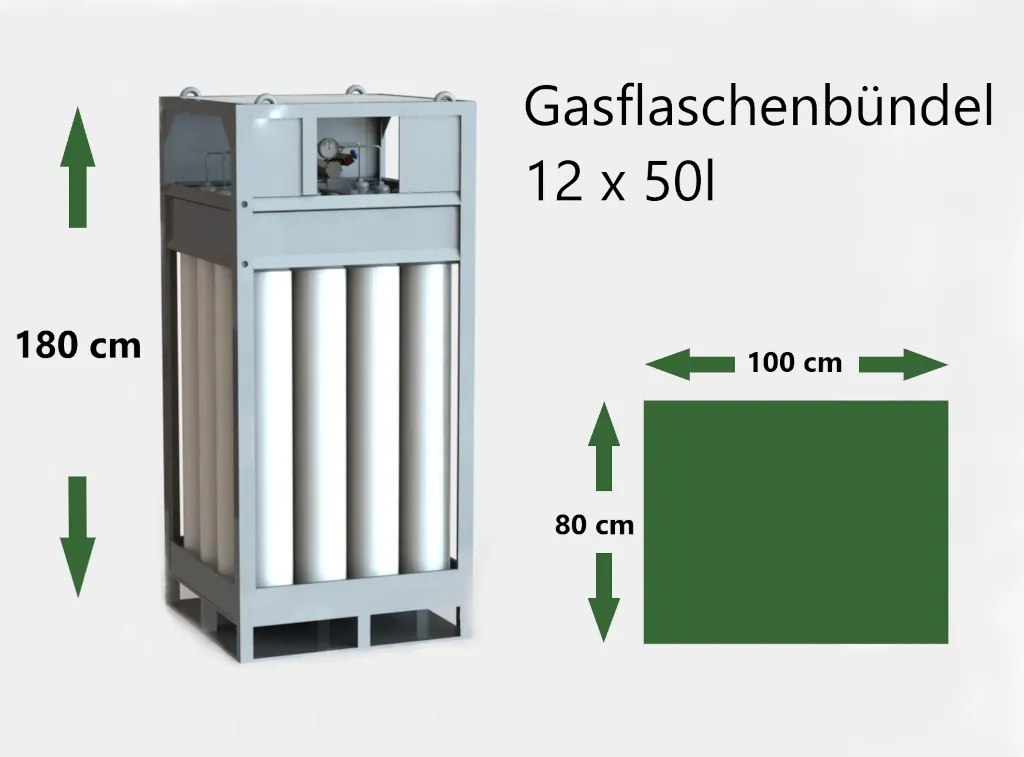

Abmessungen, Baugröße und Füllmengen üblicher Flaschenbündel

Standardbündel für 12 Gasflaschen haben in der Regel eine Höhe von etwa 1,9 Metern.

Sie stehen auf einer Grundfläche von etwa 1,0 x 0,8 Metern und wiegen leer rund 1.000 Kilogramm.

Vollgefüllt steigt das Gewicht auf bis zu zwei Tonnen an, was bei der Platzwahl zu beachten ist. Die folgende Tabelle zeigt die wichtigsten Angaben zu Abmessungen und Füllmengen.

Die Angaben in der Tabelle verstehen sich als Richtwerte. Während sich die Abmessungen von Hersteller zu Hersteller unterscheiden, hängen die Gasmengen in Kubikmeter neben dem Druck auch von der Gasart ab. Genaue Informationen liefern Herstellerangaben und Datenblätter.

Jetzt CAD PDF öffnen & downloaden

Sonderbauformen: liegende, Offshore- und Großbündel

Neben den Standardbündeln mit 6 bis 18 Flaschen fertigen Hersteller Sonderbauformen für Fälle, in denen die übliche Bauhöhe, die Stellfläche oder die Umgebungsbedingungen nicht passen:

• Großbündel mit 20, 24 oder 30 Flaschen: 1.000 bis 1.500 Liter Füllmenge und damit rund 200 bis 450 m³ Gas je Einheit. Sie ersetzen mehrere Standardbündel durch eine einzige Einheit – ein Anschluss, ein Stellplatz, ein Prüftermin.
• Liegende Bündel (Horizontalbündel) mit 12, 16 oder 20 waagerecht eingelegten Flaschen. Die niedrige Bauhöhe erlaubt den Transport im Kastenaufbau und die Durchfahrt unter Hallenkränen und niedrigen Toren; der tiefere Schwerpunkt sichert den Stand zusätzlich.
• Offshore- und Marinebündel mit zertifizierten Anschlagpunkten für den Kranumschlag auf See, seewasserfester Beschichtung und feuerverzinktem Rahmen – üblich für Bohr- und Wartungsschiffe, Offshore-Windparks und Hafenbetriebe, lieferbar von 4 bis 30 Flaschen.
• Bündel mit 350 bar Arbeitsdruck über die verbreiteten 200 und 300 bar hinaus. Auf gleicher Stellfläche passt mehr Gas ins Bündel; Flaschen, Armaturen und Druckminderer müssen für den höheren Druck zugelassen sein.

Ob eine Sonderbauform infrage kommt, entscheidet weniger das Gas als die Umgebung: Deckenhöhe, Transportweg, verfügbares Umschlaggerät und Witterung am Aufstellort. Reicht auch das größte Bündel nicht mehr aus, führt der nächste Schritt zu Gascontainern und Trailern.

Entnahme über unterschiedliche Anschlüsse am Gasflaschenbündel

Möchten Verbraucher technische Gas aus den Flaschenbündeln entnehmen, erfolgt das in der Regel über einen Hochdruckschlauch. Dieser lässt sich am entsprechenden Anschluss des Bündels handfest anschließen und mit einem Gasverbraucher verbinden.

Je nach Bündel stellen die Ventile technische Gase dabei in der Regel mit verschiedenen Druckstufen zur Verfügung. Bei 200 bar Flaschenbündeln gibt es meist ein Ventil für einen Anschlussdruck von 200 bar. Handelt es sich hingegen um ein 300 bar Gasflaschenbündel, stehen meist zwei Ventile zur Verfügung. Während das eine den vollen Bündeldruck von 300 bar zur Verfügung stellt, ist der Druck an dem anderen auf 200 oder 100 bar gedrosselt. Wer Verbrauchsgeräte anschließen möchte, sollte das unbedingt beachten, um eine Unterversorgung oder Schäden zu verhindern.

Die folgende Tabelle informiert über übliche Ventilanschlüsse verschiedener Gasflaschenbündel.

Für verbindliche Angaben empfehlen wir einen Blick in das Datenblatt des jeweiligen Flaschenbündels. Hier sind die Bezeichnungen der eingesetzten Ventilen zu finden.

Kennzeichnung der Gasflaschenbündel nach Vorgaben der TRG 370

Um welches Gas handelt es sich? Welche Gefahren gehen vom Gebinde aus und wie hoch ist der Fülldruck? Antworten auf diese Fragen sind für den Einsatz von Gasflaschenbündeln von immenser Bedeutung. Zu finden sind sie auf der einheitlichen Kennzeichnungstafel der Flaschenbündel. Diese folgt den Anforderungen des Abschnitt 4 der TRG 370 und hilft dabei, Verwechslungen und Unfälle zu vermeiden.

Die folgende Übersicht zeigt, welche Informationen dabei unbedingt zu finden sein müssen:

• Herstellungsnummer des Bündels
• Werke, in denen das Bündel gefüllt werden darf (optional)
• Eigentümer des Bündels
• Bezeichnung des Druckgases
• höchstzulässiger Überdruck der Füllung bei 15 °C in bar (nicht für Gase mit tk > -10 °C)
• TARA-Gewicht des Bündels in kg (b. Acetylen früher: FERTIG-Gewicht) (nicht für Gase mit tk < 10 °C)
• NETTO-Gewicht (FÜLL-Gewicht) in kg (nicht für Gase mit tk < 10 °C)
• Datum (Monat/Jahr) des Prüfens des Bündels
• Prüfzeichen
• Jahr des nächsten wiederkehrenden Prüfens der Behälter im Bündel
• Bauartzulassungskennzeichen
• BRUTTO-Gewicht des Bündels

Die Angaben sind auf ein Schild zu drucken, das dauerhaft und gut sichtbar am Gasflaschenbündel zu befestigen ist.

Regelmäßige Prüfung für eine hohe Sicherheit im täglichen Einsatz

Flaschenbündel und Bündelbatterieanlagen bevorraten Gase unter Druck, die teilweise brennbar, brandfördernd oder sogar explosiv sind. Um Undichtigkeiten und Unfälle zu vermeiden, sind die Gebinde regelmäßigen Sicherheitskontrollen zu unterziehen. Bereits vor der ersten Inbetriebnahme prüfen Hersteller alle Komponenten dabei intensiv nach. Sie kontrollieren, ob Gestelle sowie Ausrüstungsteile mit der Bauartzulassung übereinstimmen und ob Gasflaschen richtig beschriftet sind. Darüber hinaus sind Punkte wie Dichtheit und Kennzeichnung zu untersuchen. Treten hierbei keine Probleme auf, vermerken Hersteller das auf der Kennzeichnungstafel.

Wiederkehrende Prüfungen am Bündel selbst sind darüber hinaus nicht zwangsläufig nötig. Diese erfolgen nur, wenn das Gasflaschenbündel neu zusammengesetzt, ergänzt oder geändert wurde. Aber auch dann, wenn sich Angaben auf der Kennzeichnungstafel ändern, ist eine Nachprüfung bzw. eine erneute Prüfung erforderlich. Bei wesentlichen Änderungen ist dazu ein Sachverständiger erforderlich. Grundlegende Arbeiten können Hersteller hingegen selbst erledigen.

Davon zu unterscheiden ist die wiederkehrende Prüfung der Gasflaschen im Bündel. Sie richtet sich nach dem ADR und liegt bei den meisten technischen Gasen bei zehn Jahren. Dafür wird das Bündel zerlegt: Nach der Sichtprüfung werden die Flaschen einzeln geprüft, das Sammelrohr gesondert. Wer Bündel gekauft hat, plant diesen Termin und den Ausfall der Einheit ein – wer mietet, überlässt beides dem Anbieter.

Jetzt Gasflaschenbündel Angebote erhalten

Passende Druckminderer für die Flaschenbündel auswählen

Der zuverlässige und sichere Betrieb der Bündel setzt die Auswahl der passenden Druckminderer voraus. Je nach System müssen diese für 100, 200 oder 300 bar sowie die entsprechende Gasart zugelassen sein. Pro Gasflaschenbündel ist dabei ein Hochleistungsdruckminderer erforderlich. Bei Anlagen mit Doppelanschluss sind zwei Hochleistungsdruckminderer am Bündel zu montieren.

Bauteile eines Gasflaschenbündels: Rahmen, Sammelrohr und Ventile

Von außen wirken Flaschenbündel weitgehend gleich. Die Unterschiede stecken in drei Bauteilen: Rahmen, Sammelrohr und Ventilen. Sie entscheiden darüber, welches Gas Sie einfüllen dürfen, wie viel Gas Sie in welcher Zeit entnehmen können und wie lange die Einheit hält.

Der Rahmen trägt, schützt und bestimmt das Leergewicht

Der Rahmen hält Flaschen und Sammelrohr zusammen und gibt der Einheit ihre Standfestigkeit. Er muss das doppelte Hebegewicht tragen, eine unsanfte Staplerfahrt verzeihen und die Flaschen auch dann an ihrem Platz halten, wenn das Bündel einmal von der Ladefläche fällt. Üblich ist Stahl mit Korrosionsschutz – meist Feuerverzinkung nach EN ISO 1461, alternativ thermisches Spritzen, Nass- oder Pulverlack. Für den Einsatz auf See werden mehrere Verfahren kombiniert.

Zwei Details am Rahmen betreffen den täglichen Umgang: die Staplertaschen, die dem Gabelstapler einen sicheren Angriffspunkt geben, ohne die Verrohrung zu beschädigen, und die Kranösen. Verbreitet sind eine zentrale Öse, zwei oder vier Ösen; vier verteilen die Last am gleichmäßigsten. Verschraubte Ösen haben gegenüber angeschweißten einen praktischen Vorteil: Für eine geschweißte Anschlagstelle ist eine jährliche Prüfung fällig.

Das Leergewicht des Rahmens fällt stärker ins Gewicht, als es zunächst scheint – auf dem Lkw geht jedes Kilogramm Stahl von der transportierten Gasmenge ab. Übliche Werte für verzinkte Stahlrahmen samt Edelstahl-Sammelrohr, ohne Flaschen:

Viele Hersteller legen ihre Rahmen auf ein Gesamtgewicht von rund 1.860 Kilogramm aus – Rahmen, Flaschen und Gas zusammengerechnet. Auch die Flaschen selbst unterscheiden sich deutlich: Eine 50-Liter-Stahlflasche für 200 bar wiegt je nach Hersteller zwischen rund 42 und 55 Kilogramm. Bei zwölf oder sechzehn Flaschen summiert sich das auf über 100 Kilogramm Unterschied im ansonsten gleichen Bündel.

Das Sammelrohr: Edelstahl oder Messing

Das Sammelrohr – auch Manifold genannt – verbindet die Flaschen untereinander und führt das Gas zum Hauptventil. Es ist ein drucktragendes Bauteil und wird deshalb mit dem 1,5-fachen Arbeitsdruck geprüft. Typisch sind Stichleitungen zu den Flaschen mit 10 mm Durchmesser und ein Sammler mit 20 mm.

Welcher Werkstoff zulässig ist, regelt die ISO 11114 über die Verträglichkeit von Werkstoff und Gas. Messing und Kupfer lassen sich leichter biegen und sind günstiger, scheiden für aggressive Gase aber aus – unter anderem für Ammoniak, Distickstoffmonoxid (N₂O) und Wasserstoff. Edelstahl ist für alle gängigen Gase geeignet und hält länger, ist in der Verarbeitung jedoch aufwendiger. Bei Wasserstoff kommt es zusätzlich auf die Legierung an: 1.4301 (AISI 304) ist ungeeignet, weil Wasserstoff das Gefüge schädigt; beständig sind Sorten wie 1.4404 (AISI 316L). Für Offshore-Bündel ist AISI 316 ohnehin Standard.

Zweiphasen-Sammelrohr für verflüssigte Gase

Bei verflüssigten Gasen wie Kohlendioxid steht in der Flasche Flüssigkeit unter ihrem eigenen Dampfdruck. Wer beide Phasen braucht, benötigt ein Zweiphasen-Sammelrohr: Ein Steigrohr reicht bis in die Flüssigphase hinunter, ein zweiter Anschluss entnimmt Gas aus dem oberen Teil der Flasche. Das bedeutet doppelte Verrohrung und einen zweiten Hauptanschluss – und es erklärt, warum CO₂-Bündel anders aufgebaut sind als Bündel für Argon oder Stickstoff.

Hauptventil, Sektionen und Restdruckventil

Das Hauptventil ist die Schnittstelle des Bündels nach außen. Zwei Kennwerte zählen: die Anschlussform, die zu Gas und Druck passen muss – in Europa nach DIN 477, in Großbritannien nach BS 341, in Frankreich nach AFNOR – und der Öffnungsquerschnitt. Er bestimmt, wie viel Gas in einer bestimmten Zeit durch das Ventil strömen kann, angegeben als Kv- oder Cv-Wert. Wer eine hohe Entnahmeleistung braucht, achtet auf diesen Wert – die Zahl der Flaschen allein sagt darüber nichts aus.

Ein Bündel muss es nicht bei einem Anschluss belassen. Hersteller liefern bis zu sechs Hauptventile und teilen das Sammelrohr auf Wunsch in bis zu vier Sektionen mit eigenen Manometern – wahlweise vollständig getrennt oder über Ventile verbunden. So lässt sich ein Teil des Vorrats als Reserve zurückhalten oder mehrere Entnahmestellen parallel versorgen. Ein Bündel für das Industrietauchen mit vier Sektionen und je zwei Ventilen versorgt auf diese Weise vier Taucher gleichzeitig und kann während des Einsatzes nachgefüllt werden.

Ein Restdruckventil verhindert, dass die Flaschen vollständig leergefahren werden. Ein verbleibender Druck von wenigen bar hält Luft und Feuchtigkeit draußen – das schützt den Flascheninnenraum vor Korrosion und die nächste Füllung vor Verunreinigung.

Absperrventile an den einzelnen Flaschen

Auf Wunsch erhält jede Flasche im Bündel ein eigenes Absperrventil. Damit lässt sich eine einzelne Flasche vom Verbund trennen – etwa, weil sie undicht ist oder zur Prüfung muss – ohne dass das gesamte Bündel außer Betrieb geht. Der Aufpreis ist spürbar, und bei verflüssigten Gasen sind Absperrventile innerhalb des Sammelrohrs teilweise nicht zulässig.

Was der Hersteller vor der Auslieferung prüft

Vor der Übergabe durchläuft jedes Bündel eine feste Folge von Prüfungen: Kontrolle sämtlicher Verschraubungen mit dem Drehmomentschlüssel, Dichtheitsprüfung mit einem Inertgas beim vollen Arbeitsdruck, Trocknung der Flaschen mit Nachweis des Feuchtegehalts – üblich sind weniger als 40 ppm bei 50 bar – sowie zerstörungsfreie Prüfung von Rahmen, Sammelrohr und Verschraubungen nach ISO 10961. Belegt wird das mit einer Konformitätserklärung und einem Prüfzeugnis; die Kenndaten stehen dauerhaft auf einem gravierten Edelstahlschild am Bündel.

TPED oder PED: transportabel oder ortsfest zugelassen

Zwei Gasflaschenbündel können äußerlich identisch aussehen und trotzdem völlig unterschiedlich zugelassen sein. Entscheidend ist, ob die Einheit unter Druck bewegt werden darf.

Technisch ähneln sich beide Bauarten stark – die Unterschiede liegen im Zulassungsverfahren, in der Ausrüstung mit einem Sicherheitsventil und in den Angaben auf dem Datenschild. TPED-geprüfte Flaschen dürfen in ein PED-Bündel eingebaut werden. Das ist sogar der Regelfall, weil der Handel überwiegend TPED-geprüfte Flaschen bevorratet.

Beide Richtlinien gelten in Deutschland, Österreich und der Schweiz gleichermaßen – unterschiedlich sind erst die Pflichten beim Betrieb und bei der Genehmigung am Aufstellort. Was wo zu beachten ist, zeigt die Übersicht zu den Vorschriften in Deutschland, Österreich und der Schweiz.

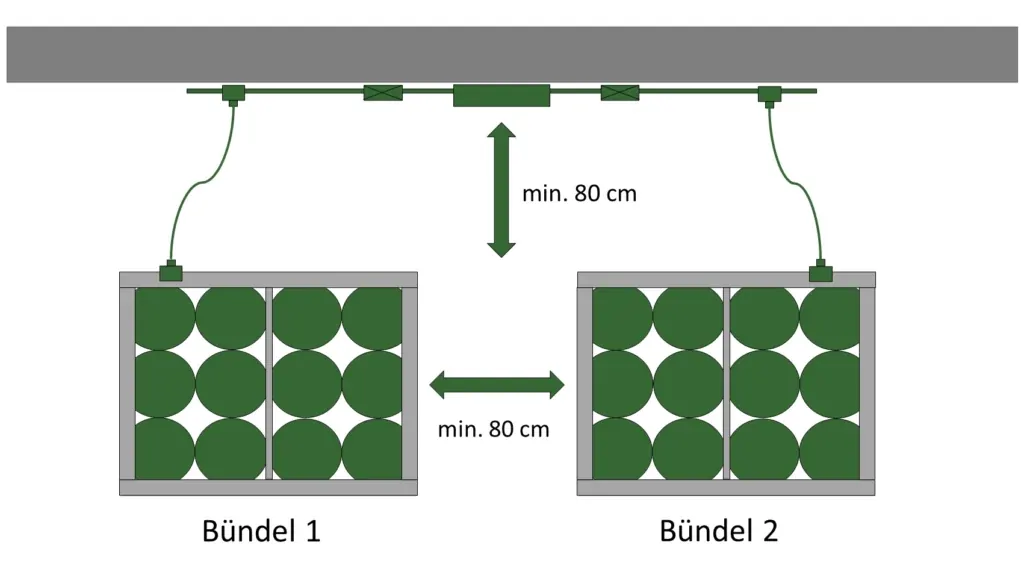

Gasflaschenbündel zur Batteriebündelanlage kombinieren

Liefern die Bündel nicht genug Gas und lokale Gastanks rentieren sich nicht? Dann stellen Flaschenbündel-Batterieanlagen eine Alternative dar. Denn dabei handelt es sich um die Kombination mehrerer Flaschenbündel. Diese sind über eine festinstallierte Hochdrucksammelleitung miteinander verbunden und über einen zentralen Anschluss entleerbar. Für die nötige Sicherheit sorgen in der Sammelleitung verbaute Eckrückschlag- und Druckentlastungsventile sowie zentrale Armaturenblöcke mit Druckreglern.

Wie viel Gas eine solche Bündelbatterieanlage bevorraten kann und welche Dimensionen die gesamte Anlage annimmt, zeigt die folgende Tabelle im Überblick:

Die Angaben in der Tabelle verstehen sich als Richtwerte. Sie hängen von den individuellen Abmessungen sowie von der eingesetzten Gasart ab. Verbindliche Informationen liefern die entsprechenden Datenblätter.

Zu Ihrer Sicherheit: Tipps für den fachgerechten Umgang

Im Allgemeinen gelten Gasflaschenbündel als besonders sicher. Denn sie sind grundsätzlich umkippsicher. Die Flaschenventile sind vom Rahmen geschützt und der Transport von Hand oder Gasflaschenwagen (Unfallquelle) ist ausgeschlossen.

Dennoch: Auch wer Flaschenbündel im Einsatz hat, muss einige Punkte beachten. Das betrifft vor allem den Transport, der per Gabelstapler oder Kran erlaubt ist, wenn das Ventil geschlossen und der Entnahmeschlauch entfernt wurde. Für den Krantransport ist außerdem eine viersträngige Anschlagkette oder eine Lasttraverse erforderlich.

Zu beachten sind zudem folgende Punkte:

• Handanschlüsse ohne Werkzeuge befestigen, um Ventile nicht zu zerstören
• bei der Inbetriebnahme erst Schlauch beidseitig anschließen, dann Ventil öffnen
• bei der Außerbetriebnahme erst Ventil schließen, dann Schlauch entfernen
• Druck am Ventil bei Anschlüssen beachten (vor allem bei 300 bar Bündeln)

Wer diese Punkte beachtet, reduziert die Gefahren im Umgang mit Flaschenbündeln und sorgt somit für einen sicheren Einsatz.

Jetzt Gasflaschenbündel Angebote erhalten

Anforderungen an die Lagerung der Bündel beachten

Geht es um die Aufstellung der Gasflaschenbündel, sind ebenfalls einige Punkte zu beachten. So sollte diese grundsätzlich im Freien und fern ab von brennbaren Stoffen erfolgen. Die Bündel dürfen keine Verkehrs- oder Rettungswege blockieren und sind mit Vorsicht per Kran oder Stapler zu transportieren.

Bei der Lagerung in geschlossenen Räumen sind darüber hinaus folgende Punkte zu beachten:

• keine andere Nutzung der Räume als Gasflaschenlagerung
• feuerhemmende Wände, Decken und Türen zu anderen Bereichen
• zwei Metern zwischen brennbaren und brandfördernden Gasen (nicht für inerte Gase)
• Verbot in Räumen unter der Erdgleiche, Fluren, Gängen, Treppen und Garagen

Im Freien ist die Lagerung sicherer. Aus diesem Grund bestehen dort auch geringere Anforderungen. Die folgende Übersicht zeigt, was dabei zu beachten ist:

• fünf Meter Abstand zu Gefahrenquellen
• Anfahrschutz für sämtliche Fahrzeuge
• Feuerlöscher und Notfalltelefone Pflicht

Zudem ist zu beachten, dass das Umfüllen von Druckgasen im Lager selbst strikt verboten ist, um Unfälle zu vermeiden.

Das passende Bündel auswählen: acht Fragen vor der Anfrage

Wer ein Angebot einholt, kommt schneller zu einem belastbaren Preis, wenn diese acht Punkte geklärt sind. Sie bestimmen Bauart, Werkstoff und Ausstattung des Bündels:

1. Gasart – sie entscheidet über den Werkstoff von Sammelrohr und Dichtungen sowie über die Anschlussform.
2. Arbeitsdruck – 200, 300 oder 350 bar; er muss zu Ihren Verbrauchern und zur Füllstelle passen.
3. Zulassung – transportabel (TPED) oder ortsfest (PED)?
4. Kapazität – wie viele Flaschen in welcher Größe? Maßgeblich ist der Verbrauch je Schicht oder Woche.
5. Platz und Gewicht – Türbreiten, Deckenhöhe, Tragfähigkeit von Untergrund und Umschlaggerät.
6. Aufteilung – ein Anschluss oder mehrere, ein durchgehendes Sammelrohr oder getrennte Sektionen?
7. Ausstattung – Manometer, Druckminderer, Restdruckventil, Absperrventile je Flasche, Steigrohr, Schutzhaube.
8. Besondere Bedingungen – Offshore und Seeklima, starker Frost, Explosionsschutz oder Lebensmittelqualität.

Punkt fünf wird am häufigsten unterschätzt: Ein Bündel, das nicht durch das Hallentor passt oder das der vorhandene Stapler nicht heben kann, ist auch zum besten Preis keine Lösung.

Gasflaschenbündel mieten oder kaufen: Wo liegen die Vorteile?

Wer Gasflaschenbündel für Argon, Stickstoff, Sauerstoff, Wasserstoff, Kohlendioxid, Helium, Druckluft oder andere Gase nutzen möchte, hat verschiedene Bezugsformen zur Wahl. Infrage kommen Miete, Kauf und die Zwischenlösung: der Mietkauf. Die folgende Tabelle zeigt, was das im Einzelnen bedeutet und welche Vor- sowie Nachteile die Lösungen haben.

In der Praxis entscheiden sich viele Kunden dafür, ein Gasflaschenbündel zu mieten. Denn das ist erst einmal günstiger. Die Ausgaben lassen sich direkt steuerlich geltend machen und der Anbieter kümmert sich in der Regel um alle wichtigen Betriebsparameter. Er lässt die Batterien bei Bedarf füllen oder tauschen und kümmert sich um nötige Wartungs- sowie Prüfarbeiten, sofern das nötig ist.

Jetzt Gasflaschenbündel Angebote erhalten

FAQ: Häufige Fragen und Antworten zu den Gasflaschenbündeln
